硅热氧化技术是微电子制造中一项核心工艺，广泛应用于半导体器件（如MOSFET、MEMS）的绝缘层、钝化层及栅极氧化层的制备。本文将深入解析硅热氧化技术的工艺原理、特性及典型应用场景。

1.

工艺原理

1.1 硅热氧化的基本反应

Part.1

硅热氧化是指在高温环境下，硅晶圆（Si）与氧气（O₂）或水蒸气（H₂O）发生化学反应，在硅表面生成一层均匀、致密的二氧化硅（SiO₂）薄膜。其核心化学反应如下：

01

干法氧化（Dry Oxidation）：

Si + O₂ → SiO₂由于干式氧化只利用纯氧，氧化膜生长速度慢，主要用于形成薄膜；生长速度较慢时之所以有利于形成薄膜，是因为生长速度越慢，越容易控制膜的厚度。干法氧化可以形成这样薄膜，可以制造电特性良好的氧化物。干法氧化特点: 反应慢，膜薄，氧化膜质量较好。

02

湿法氧化（Wet Oxidation）：

Si + 2H₂O → SiO₂ + 2H₂

在含水蒸气的环境中，氧化膜生长速度快，可形成厚膜，但与干法氧化相比，氧化层密度较低。因此，其缺点是氧化膜的质量较干法氧化较差；在相同温度和时间下，湿法氧化得到的氧化膜有较干法氧化厚5~10倍；湿法氧化特点：反应快，膜厚,氧化膜质量较差。

1.2 氧化过程

Part.2

硅热氧化通常在氧化炉中进行，工艺步骤包括：

01

硅片清洗：通过RCA清洗去除表面杂质和有机物，确保硅片表面洁净。

02

高温氧化：将硅片置于800-1200°C的氧化炉中，通入氧气或水蒸气，硅表面逐渐形成SiO₂层。

03

退火：通过惰性气体（如氮气）退火，优化氧化层结构，减少内部应力。

04

冷却与检测：冷却后测量氧化层厚度、均匀性及电学性能。

1.3 Deal-Grove模型

Part.3

硅热氧化的生长动力学由Deal-Grove模型描述，具体表现为氧化层厚度与时间之间的关系。

在初始阶段，氧化速率由表面反应控制（线性阶段）；随着氧化层增厚，氧化剂扩散成为限制因素（抛物线阶段）。

具体来说：a) 气体输送到Wafer表面，开始反应。b)随着SiO2膜的形成，气体必须扩散穿过生成的SiO2膜。c)穿过SiO2膜后，与Si表面再接触反应。d)随着膜厚的增加，氧化速度减慢。

2.

硅热氧化特性

2.1 氧化层质量

Part.1

01

干法氧化：生成的SiO₂层致密、均匀，介电强度高，适用于栅极氧化层（厚度通常<100 nm）。

02

湿法氧化：生长速率快，适用于较厚的场氧化层（厚度可达1-2 µm），但界面缺陷略多。

2.2 工艺参数影响

Part.2

01

温度：温度越高，氧化速率越快，但可能引入热应力。

02

氧化剂类型：干法氧化质量高但速率慢，湿法氧化速率快但质量稍逊。

03

硅晶向：不同晶向（如<100>、<111>）的硅片氧化速率不同，<111>晶向氧化速率较高。

04

掺杂：高掺杂硅片氧化速率较快，因掺杂原子影响硅-氧反应活性。

2.3 优点

Part.3

01

SiO₂层与硅衬底界面兼容性好，缺陷密度低。

02

优异的绝缘性能。

03

工艺成熟，易于控制厚度与均匀性。

2.4 局限性

Part.3

01

高温工艺可能导致晶圆翘曲或掺杂扩散。

02

厚氧化层生长时间长，效率较低。

03

对非硅材料（如SiC、GaAs）适用性有限。

3.

典型应用

硅热氧化在MEMS和集成电路制造中具有广泛应用：

绝缘层：

Part.1

用于电隔离，提供高介电强度。

钝化层：

Part.2

保护硅表面，防止外界环境（如湿气、离子）侵蚀。

掩膜层：

Part.3

在光刻和刻蚀工艺中用作硬掩膜。

MEMS结构：

Part.4

在微机械结构中用作牺牲层或隔离层。

4.

工艺示意图

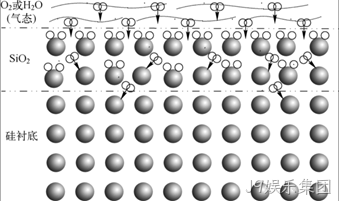

以下为硅热氧化工艺示意图

展示硅片的反应过程：

硅片置于石英管式氧化炉中，氧气或水蒸气通过气体入口通入，高温环境（800-1200°C）下硅表面与氧化剂反应生成SiO₂层。

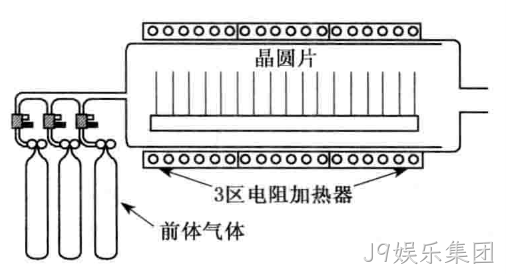

典型氧化炉示意图：

5.

总结

硅热氧化技术以其高质量的SiO₂层、成熟的工艺控制和广泛的应用场景，成为半导体制造的基石。干法氧化与湿法氧化各有优势，可根据具体需求选择。
